之前立的flag终归是要还的，为了更好地优化项目中的图片资源，提出最优的压缩方案，先针对PNG图片格式做一个相对深入一点的学习。
什么是PNG
PNG的全称是便携式网络图形（Portable Network Graphics），是目前最流行的网络传输和展示的图片格式，设计它的初衷是为了代替GIF，它的特点也正是相对于GIF的优势：
- 免费：很久之前GIF专利是收费的，这也是PNG发展起来的原因。
- 无损压缩：PNG采用了基于LZ77的压缩算法，使得它压缩率更高，且不损失数据。
- 体积小：PNG利用特殊的编码方式标记重复出现的数据，使体积更小。可以联想一下计数排序。
- 可变透明度：PNG独有的透明通道，支持对原图像添加256个透明层次，这个特性为web和移动应用的图标设计提供了极大的便利。
相关概念
透明度
透明度的实现主要有三种方式：
- 不透明：最简单直接，整张图片每个像素都不透明
- 索引透明：记录某个像素点是否透明，要么 100% 透明，要么完全不透明
- Alpha 透明：可以指定像素点的透明度，例如 50% 透明
色彩
图像色深度指的是每个像素所使用的位数，用于确定彩色图片每个像素可能有的颜色数，或者灰度图像每个像素可能有的灰度级数。注意色深度和位深度是两个概念。若色彩深度为 n，则每个像素所用的位数为 n，每个像素就有2n 种颜色选择，例如：8 位图片指的是每个像素有 256 种可用的颜色。另外，所以谈到色深或者位深的时候，要尤其注意单位，是
位深还是位深/通道，具体的区别可以参考下面的 PNG 类型。色彩的实现由三种方式：
- 灰度（greyscale）：描述从白到黑的程度
- 真色彩（true color）：每个像素保存自己原始的、真实的 RGB 颜色值
- 索引色（indexed color）：为图片创建一张颜色表，其中保存了所有用到的颜色和对应的颜色值，并为它们编号，可以理解为颜色的宏定义。这样做可以减小图片的文件大小，但缺点是颜色种类的数量受到颜色表的限制。
PNG类型
我们一般谈论的PNG类型：
PNG 8：8 代表 8 位，每个像素支持存储 256种颜色。支持索引透明和 Alpha 透明。
PNG 24：24 代表 24 位，即 8位/通道，RGB 每个通道都可以表示 256 种颜色，因此总共可以表示的颜色为256 的三次方，即 16777216 种颜色。PNG 24能表示的颜色更多，也意味着文件会更大。PNG 24是不透明的。
PNG 32：32 代表PNG 24再加上 8 位的透明通道，也就是说PNG 32能表示的颜色和PNG 24一样多，并且还支持 256 种透明颜色。
但是根据上面介绍的透明度和色彩模式，PNG 还支持很多种图片：调色板图片（包含 24 位 RGB 或 32 位 RGBA 的索引）、灰度图片（有或无 Alpha 通道）和真色彩图片（RBG 或 RBGA）。
隔行扫描

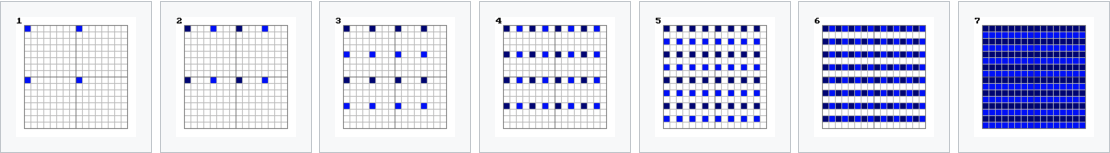

隔行扫描（Interlacing），也称交错扫描（interleaving），是一种位图编码的方式，编码时不严格按照相邻行进行。当连接速度比较慢时，采用隔行扫描的图片可以渐进地进行显示，即先显示较为模糊的版本，然后逐渐变清晰。如图：
我们常用的 GIF、PNG、JPEG 都采用了隔行扫描的方式，其中 PNG 采取的是二维、七通道的Adam7，二维表示扫描支持竖直和水平方向，7代表一张图片会被拆分为7个子图片。
和 GIF 采取的一维、四通道算法相比，PNG 在网速相同的情况下，尤其是网速较慢时，能够更快地显示出图片的基本外貌。
过滤
过滤（filter）是将图片信息变得容易压缩的过程，整张图片只会使用一种过滤方法，而过滤类型会被插到每个扫描行的前面，以方便压缩。目前 PNG 图片指定的过滤方式只有一种（method 0），所以实际使用时，只需要指定过滤类型。过滤类型指的是像素基于相邻像素的变化规律，通过这个变化规律即可推断出某像素的预测值，为了便于描述，规定了相邻像素的方位：左（A）、上（B）、左上（C）。对 method 0 来说，，共有 5 种：
类型值 | 名称 | 预测值 |
0 | None | 0 |
1 | Sub | A |
2 | Up | B |
3 | Average | A和B的平均值，向下取整 |
4 | Paeth | A，B，C 中最接近 p = A + B -C 的一个 |
选择合理的过滤类型可以大大提高压缩效率，但如果采用了隔行扫描，每个阶段的子图片都会被分别过滤，即支持了渐进式传输，当然压缩效率也会下降。
文件结构
了解了 PNG 的基本类型和相关概念，我们可以深入了解一下 PNG 的文件结构，推荐使用 pngcheck 进行 PNG 图片格式的分析。
PNG 文件由一个文件署名（file signature，也叫文件头）和多个数据块（chunks）组成，其中数据块也分为关键数据块（critical）和辅助数据块（ancillary）。关键数据块共有 4 个，每个 PNG 文件必须包含 3 个或以上的关键数据块，而辅助数据块是可选的。
文件署名
文件署名由 8 个字节组成，是用来识别文件格式的，它的值为：
89 50 4E 47 0D 0A 1A 0A，只要一个文件的署名为该值，就认为它是 PNG 格式的，这些值都有特殊的含义：十六进制值 | 含义 |
89 | 该值可以检测当前环境是否支持八位编码，并且大于ASCII最大值，可以避免被识别为文本文件 |
50 4E 47 | 在 ASCII 中对应 PNG 三个字母，方便被文本编辑器识别 |
0D 0A | CRLF 换行符； 0D代表 ASCII 13，即\r，CR；0A代表ASCII 10，即\n，LF |
1A | 在 DOS 系统下标志文件类型的结束 |
0A | LF 换行符 |
数据块
文件署名之后，紧接着就是一系列的数据块，每个数据块都包含图片的描述信息，数据块由四个部分组成：
名称 | 长度 | 说明 |
Length | 4 bytes | 指定 Chunk Data 的长度 |
Chunk Type | 4 bytes | 指定数据块类型 |
Chunk Data | 可变 | 按照Chunk Type存放指定数据 |
CRC | 4 bytes | 检查是否有错误的循环冗余代码 |
这里要注意 Length 保存的是该数据块中 Chunk Data 的长度，也就是说，一个数据块的长度应该为 Length 的值加上12 bytes。
Chunk Type 由4个字符组成，：第一个字符是否大写（critical），决定了该数据块是否是关键（critical）数据块；第二个字符大写表示公开，小写表示私有；第三个字符规定必须大写；第四个字符大写则表示只能在关键数据块不变时被复制，小写则表示任何情况下能复制。
图片处理的相关软件或者解码器必须支持关键数据块，否则就不能正确地读取 PNG 文件，接下来介绍四个关键数据块和其他辅助数据块：
IHDR
这个数据块被称为文件头数据块，必须作为第一个数据块，并用13个字节按照顺序来表示图像数据的基本信息：
域 | 长度 | 说明 |
Width | 4 bytes | 图片宽度，以像素为单位 |
Height | 4 bytes | 图片高度，以像素为单位 |
Bit Depth | 1 byte | 图像深度 |
Color Type | 1 byte | 颜色类型 |
Compression Method | 1 byte | 压缩算法 |
Filter Method | 1 byte | 滤波方法 |
Interlace Method | 1 byte | 扫描方法 |
根据颜色类型和是否有 Alpha 通道，可以有多个 Color Type：
Color Type | 可能的Bit Depth | 说明 |
0（000） | 1，2，4，8，16 | 灰度 |
2（010） | 8，16 | RGB |
3（011） | 1，2，4，8 | 索引色 |
4（100） | 8，16 | 有 Alpha 通道的灰度 |
6（110） | 8，16 | RGBA |
虽然这个数据块给 Color Type 预留了8位空间，但目前只有低三位被使用，并且只有上述五种类型是被允许的。实际上每一位的数据是有自己的含义的，1 表示支持该属性，0 表示不支持，从最低位开始：
- 第一位：是否有调色板
- 第二位：是否有三通道
- 第三位：是否有 Alpha 通道
PLTE
调色板（palette）数据块，包含了索引色图像（indexed color image）的相关数据，如果存在，要放在图像数据块（IDAT）之前。调色板实际上是一个彩色索引表，表的项目数范围是 1~256，每个项有 3 个字节分别用来储存RGB 三个值，所以调色板数据块最大字节数为 768。而调色板数据块只能有一个，所以调色板严重限制了图片的颜色种类。
PLTE的存在需要根据上面的 Color Type 来决定：
- 索引色（Type 3）必须有该数据块
- 真色彩（Type 2，6）图片也可以有该数据块的相关内容，目的是便于非真色彩显示程序量化图像数据
- 灰度（Type 0，4）图片不允许出现该数据块
IDAT
存储实际的图片数据，一个图片数据流可能包含多个连续顺序的 IDAT 数据块。创建 IDAT 数据块的步骤：
- 将扫描获得的图片信息及其大小储存，具体的图片信息和大小规则在 IHDR 中保存
- 采取 IHDR 指定的过滤方法，对图像数据进行过滤。目前只有定义了method 0
- 采取 IHDR 指定的压缩方法，对过滤的数据进行压缩
可以看到 IHDR 非常重要，存储了很多关键信息，包括输出的数据和压缩算法。如果想要读取图片信息，将上面三个步骤逆序执行即可。
IDAT 数据块不是必要的，也可以同时存在多个，但是它们必须是连续排列的。
IEND
表示 PNG 文件结束，必须放在最后面，且 Chunk Data 为空。
辅助数据块
接下来用表格形式简单介绍一下各个辅助数据块：
符号 | 说明 |
bKGD | 指定默认的背景颜色 |
cHRM | 校准色度 |
dSIG | 数字签名 |
eXIf | Exif metadata 信息 |
gAMA | 指定亮度的伽马校准值 |
hIST | 色彩直方图，估算颜色的使用频率 |
iCCP | |
iTXt | 以键值对方式存储可能的压缩文本和翻译信息 |
pHYs | 指定像素大小或图片比例 |
sBIT | 除了指定位深度（8，16 等等）外，保存原始数据以便恢复 |
sPLT | 提出建议使用的调色板，可能有多个 |
sRGB | 指明是否使用sRGB color space |
sTER | 储存立体视图（stereoscopic）的相关信息， |
tEXt | 保存作者等键值对的文本信息 |
tIME | 上次修改时间 |
tRNS | 保存透明信息，分为不透明、全透明、Alpha |
zTXt | 保存压缩后的文本信息以及对应的压缩方式标识 |
压缩
上面介绍了一些关于 PNG 的基本概念，但了解这些都是为了一个终极目的：压缩。我个人的理解是，世界上没有真正的无损压缩，压缩代表占用的空间更小，必定损失了信息。只不过有些损失的信息不需要、不重要，甚至可以恢复，那么我们就说这时无损压缩。例如，显示在 web 页面和移动端的图标，它们的作用只是为了构建界面，如果我们不影响肉眼可辨别范围内的色彩、透明度等信息，仅仅删除了它附带的文本信息（如由Photoshop制作），这可以理解为无损压缩。
压缩的本质是对信息的浓缩，用更少的空间表达更多的信息。什么样的图片最适合压缩呢？抛开色彩丰富度不谈，就是最有规律的图片，例如一张纯色的图片。假设本来它需要为每个像素储存RBGA这些信息，现在我只需要保存一个像素，然后说明整张图片都由这个像素组成即可。这样的要求未免太过苛刻，不过规律还可以是变化的规律。
PNG的压缩分为两个步骤：预解析（过滤）和压缩。开始我们提到了过滤，它是通过寻找相邻像素的规律把图片变得容易压缩，例如对于下面这张图片：
这是一张渐变图片，从左到右依次变深，即使规律性不如纯色图片明显，但依然有规律可循。如果我们定义白色为 0，红色为 10 ，并且假定这张图片宽度只有 10 个像素，那么可以用数组表示出依次的颜色：
[1, 2, 3, 4, 5, 6, 7, 8, 9, 10]我们希望找到相邻像素的规律，这里选择用数组记录和左边像素的颜色差值，可以表示为：
[1, 1, 1, 1, 1, 1, 1, 1, 1, 1]又找到了差值相同的规律，于是我们只需要说明每个像素的颜色都是左边像素加一，这样就只需要记录
1这一个数字，再记录该规律就可以表达图片的信息了，节省了很多空间。正式的压缩阶段会把预处理得到的数据进行 Deflate 压缩，它是一种流式压缩方法，同时使用了 LZ77 算法和 哈夫曼编码。它也是一种免费的压缩算法，我们常用的 zip、zlib、zopfli 等压缩方式都使用了 Deflate 算法。
